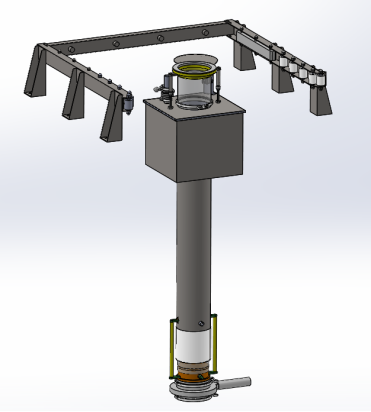

Le CLDispositif de déversement de matériaux entre les étages Ce système est adapté au transport par gravité de poudres, granulés et comprimés dans les industries pharmaceutique, agroalimentaire et chimique. L'entrée et la sortie sont auto-connectables. Son principe repose sur la réduction de la vitesse de chute du produit grâce au gonflage et à la compression d'un tuyau élastique, modifiant ainsi son diamètre. Ce procédé prévient la stratification du produit (qui nuit au mélange), les chocs et la fragmentation des granulés et comprimés, ainsi que la formation de ponts. Il permet également de réduire efficacement la vitesse de chute et d'endommager les équipements situés en aval.

Ledappareil Le système utilise une commande automatique par automate programmable (PLC), permettant un contrôle interconnecté entre les étages supérieur et inférieur. Les matériaux utilisés sont tous de qualité alimentaire et conformes aux exigences des BPF (Bonnes Pratiques de Fabrication) pour la production pharmaceutique.

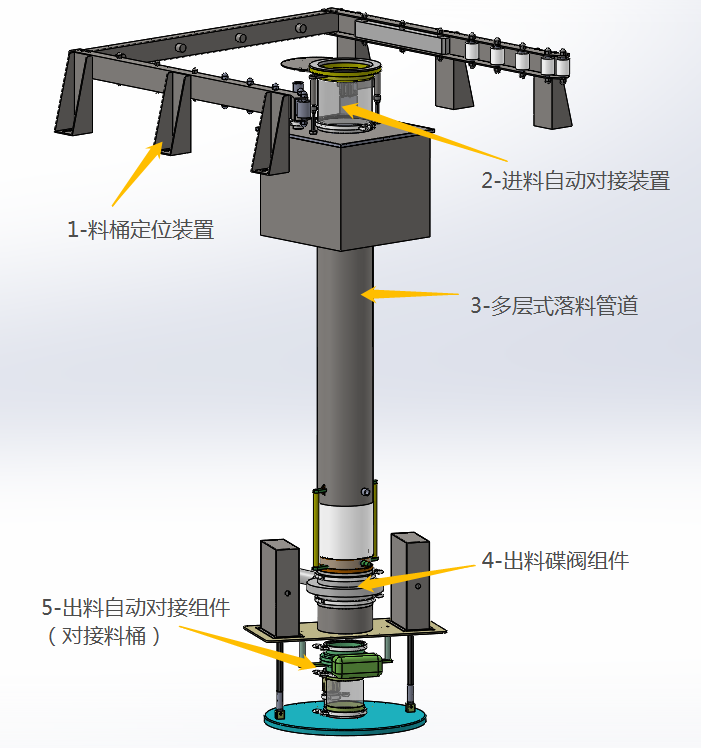

LeappareilIl se compose d'un système d'entrée, d'une canalisation d'alimentation en matériaux, d'un système de sortie et d'un système de commande. Il offre des modes de fonctionnement automatique et manuel.

Pendant le fonctionnement, l'opérateur place manuellement le fût de matériau en position de travail et le fixe. Il appuie ensuite sur le bouton « Démarrage du déversement » de l'armoire de commande de la conduite de déversement pour lancer l'amarrage automatique. Le programme de gonflage et de maintien de la pression démarre automatiquement, et la vanne papillon du fût s'ouvre (si le fût est équipé d'une vanne papillon manuelle, celle-ci doit être ouverte manuellement) pour commencer l'alimentation en matériau. À l'extrémité supérieure (côté alimentation), dès que le capteur de niveau de matériau supérieur est activé, l'évacuation est automatiquement déclenchée. Ceci assure une descente lente du matériau. Lorsque le matériau atteint l'extrémité inférieure (côté décharge) et que le capteur de niveau de matériau inférieur est activé, la vanne papillon de décharge s'ouvre automatiquement, achevant ainsi le processus de déversement.

Tout au long du processus de transport et d'alimentation des matériaux, l'automate programmable peut déterminer si le processus est normal ou anormal en fonction de l'état d'activation et de la séquence des capteurs de niveau de matériau supérieurs et inférieurs.

Système de contrôle automatisé :

1. Le système de contrôle utilise un automate programmable (PLC) pour permettre un fonctionnement à un seul bouton pour l'ensemble du processus de contrôle.

2. Des terminaux de commande sont installés à la fois à l'extrémité de décharge et à l'extrémité d'alimentation du pipeline, facilitant ainsi l'interconnexion des fonctionnalités entre les deux extrémités.

3. Les capteurs de niveau de matériau supérieur et inférieur sont conçus pour valider mutuellement leurs actions, déterminant directement si l'état du transport est normal ou anormal et identifiant la cause.

4. Le dispositif de gonflage et de maintien de la pression est équipé de capteurs de pression importés de l'étranger.

5. En cas de fonctionnement anormal, le système peut déclencher des alarmes sonores et visuelles.

6. La vitesse de chute du matériau est réglable.

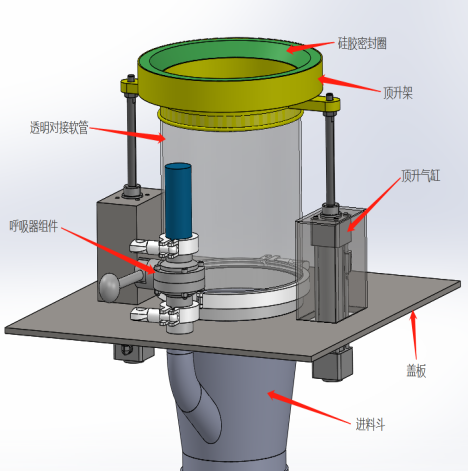

Système d'amarrage :

1. Le système utilise un mécanisme de levage à vérin pneumatique, assurant une forte force de serrage. L'orifice d'alimentation est fabriqué dans un matériau souple de qualité alimentaire, empêchant efficacement les fuites de poudre.

2. Un couvercle rotatif automatique est ajouté pour éviter toute contamination du matériau.

3. L'entrée est équipée d'un évent qui peut alimenter la canalisation en air, assurant ainsi une descente régulière du matériau.

4. Le système utilise largement des raccords flexibles en PU à connexion rapide, qui offrent de bonnes performances d'étanchéité, une grande flexibilité et une grande transparence.

5. Les équipements en amont et en aval peuvent être divers, avec des mélangeurs, des tambours de matériaux, des machines d'emballage et des réacteurs capables de s'amarrer automatiquement au pipeline.

Composant de dépôt multicouche :

La couche extérieure est en tube d'acier inoxydable, ce qui facilite l'installation de l'équipement. La couche intermédiaire est en silicone, assurant ainsi son élasticité. La couche intérieure est un sac en polyéthylène à passage direct permettant un remplacement rapide et un nettoyage aisé de l'équipement.
